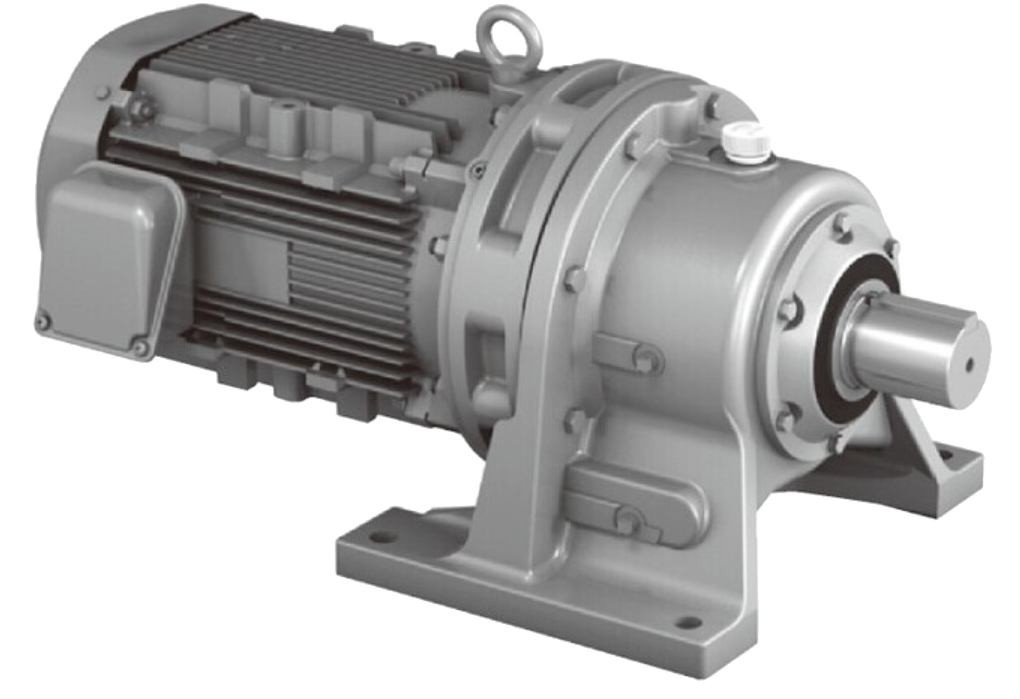

トップランナーギヤモータ
PBシリーズ
型式：SM-490W-Bシリーズ ／ 株式会社日立産機システム 製
11kW〜55kWの大容量ラインナップ。遊星歯車構造によるコンパクト設計と高トルク出力で、 コンベア・ミキサ・重機械設備の省エネ化・高効率化を実現します。
Pain Points
こんなお悩みをお持ちではありませんか？
大容量ギヤモータ・省エネ・設備更新に関するよくある課題です
大型設備（コンベア・ミキサ・重機）の省エネ対応が求められているが、適切な機種がわからない
設置スペースが限られているのに、大きなトルクが必要で機器選定に悩んでいる
既設ギヤモータの老朽化が進み、設備更新を検討しているが互換性や納期が心配
稟議書を作成したいが、省エネ効果・費用対効果を具体的に示す根拠がない
Solution
PBシリーズが解決します
遊星歯車構造のコンパクト設計で最大5,160N・mの高トルクを実現。IE3プレミアム効率モータ搭載（EPオプション）でトップランナー基準に対応し、省エネ稟議の根拠数値としてもご活用いただけます。
11〜55kW・大容量ラインナップ
出力11kW〜55kW、減速比1/5〜1/43の豊富な機種で多様な設備条件に対応。最大5,160N・mの高トルクを実現。
遊星歯車でコンパクト・高トルク
入出力軸同芯設計により設置スペースを最小化。複数の遊星歯車が荷重を分担し、コンパクトなボディで大トルクを出力。
トップランナー基準適合（省エネ）
プレミアム効率モータ（EPオプション、IE3相当）搭載。省エネ法対応・稟議書の根拠数値としてご活用いただけます。
サービスファクタ対応の余裕設計
均一荷重・軽衝撃・重衝撃（Sf 1.0〜1.6）を考慮した機種選定が可能。24時間連続運転にも対応。
低騒音・長寿命・高信頼性
新歯形採用による低騒音設計。高い噛合率で歯の折損リスクを低減。タフで長寿命の減速機構造。
全機種注文品・設置自由度
全機種注文品対応で既設寸法に合わせた製作が可能。横型・立て型（Vオプション）の両姿勢に対応。
Structure
遊星歯車構造

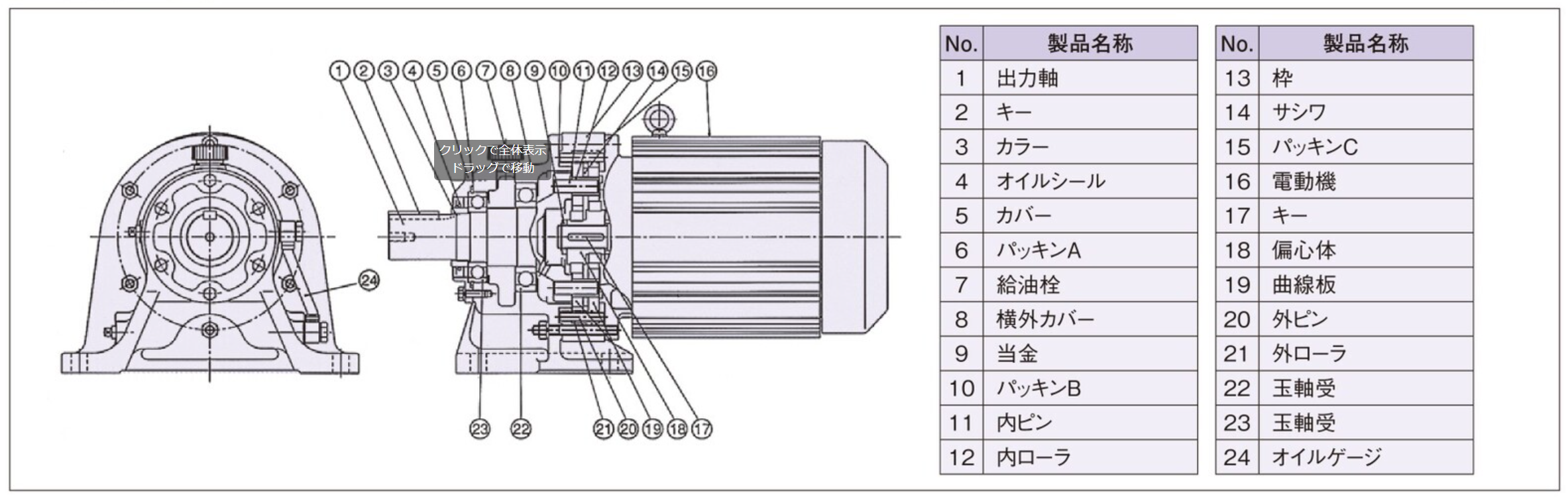

遊星歯車構造：入出力軸同芯設計でコンパクト・高トルクを実現
Product Specifications
主要仕様・出力軸許容トルク

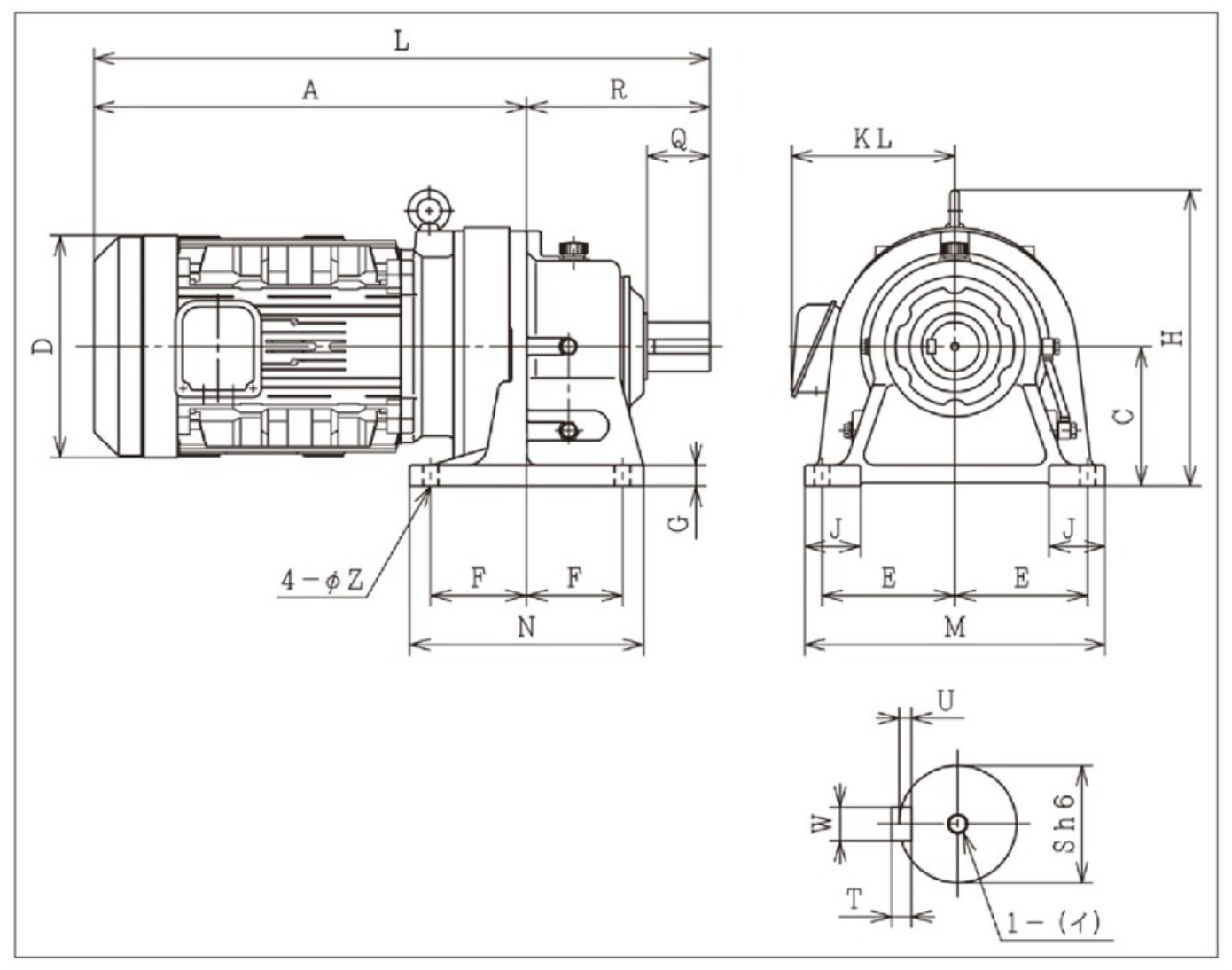

外形寸法図（横型・脚取付 代表例）
| 出力範囲 | 11kW〜55kW |
|---|---|
| 電圧 | 200/200/220V |
| 周波数 | 50/60/60Hz |
| 相数・極数 | 三相・4極 |
| 出力軸回転速度（50Hz） | 35・52・71・100・136・300 min⁻¹ |
| 減速比 | 1/43・1/29・1/21・1/15・1/11・1/5 |
| 取付姿勢 | 横型（脚取り付け）／立て型（フランジ取り付け） |
| オプション | B：ブレーキ付き、A：屋外仕様、EP：プレミアム効率モータ |
| 製造 | 株式会社日立産機システム |
| 注記 | 全機種注文品対応 |
減速比 1/5（300 min⁻¹ / 50Hz）
| 出力 | 許容トルク |
|---|---|
| 11kW | 352 N・m |
| 15kW | 463 N・m |
| 22kW | 680 N・m |
| 30kW | 927 N・m |
| 37kW | 1,140 N・m |
| 45kW | 1,390 N・m |
減速比 1/11（136 min⁻¹ / 50Hz）
| 出力 | 許容トルク |
|---|---|
| 15kW | 1,030 N・m |
| 22kW | 1,510 N・m |
| 30kW | 2,060 N・m |
| 37kW | 2,550 N・m |
| 45kW | 3,100 N・m |
| 55kW | 3,790 N・m |
減速比 1/15（100 min⁻¹ / 50Hz）
| 出力 | 許容トルク |
|---|---|
| 15kW | 1,410 N・m |
| 22kW | 2,060 N・m |
| 30kW | 2,820 N・m |
| 37kW | 3,470 N・m |
| 45kW | 4,220 N・m |
| 55kW | 5,160 N・m |
出力軸寸法（減速比1/11 代表例）
| 出力 | 出力軸径 | 軸長 |
|---|---|---|
| 15kW | φ50mm | 90mm |
| 22kW | φ60mm | 90mm |
| 30kW | φ70mm | 90mm |
| 37kW | φ80mm | 110mm |
| 45kW | φ95mm | 135mm |
| 55kW | φ100mm | 165mm |
機種一覧（出力×減速比）
| 減速比 | 50Hz（min⁻¹） | 60Hz（min⁻¹） | 対応出力（kW） |
|---|---|---|---|
| 1/5 | 300 | 360 | 11・15・22・30・37・45 |
| 1/11 | 136 | 164 | 15・22・30・37・45・55 |
| 1/15 | 100 | 120 | 15・22・30・37・45・55 |
| 1/21 | 71 | 86 | 15・22・30・37・45・55 |
| 1/29 | 52 | 62 | 15・22・30・37・45・55 |
| 1/43 | 35 | 42 | 11・15・22・30・37・45・55 |
Selection Guide
用途別選定ガイド
機種選定の基本は「必要トルク × サービスファクタ（Sf）≦ 出力軸許容トルク」の確認です。
サービスファクタ（Sf）早見表
| 負荷分類 | 10時間/日 | 24時間/日 |
|---|---|---|
| 均一荷重（U） | 1.0 | 1.2 |
| 軽衝撃（M） | 1.2 | 1.35 |
| 重衝撃（H） | 1.5 | 1.6 |
設備別の負荷分類と選定ポイント
| 設備種別 | 負荷分類 | 推奨減速比 | 選定のポイント |
|---|---|---|---|
| コンベア（ベルト・チェーン） | 軽衝撃（M） | 1/11〜1/21 | 搬送速度と荷重から必要トルクを算出。Sf=1.2（10h/日）を適用。 |
| ミキサー（密度一定） | 均一荷重（U） | 1/15〜1/43 | 低速・高トルク要件が多い。Sf=1.0（10h/日）で算出可能。 |
| コンプレッサ（往復動） | 重衝撃（H） | 1/5〜1/11 | 始動時衝撃が大きいためSf=1.5以上で設計。ブレーキ付き推奨。 |
| 遠心ポンプ | 均一荷重（U） | 1/5〜1/15 | 負荷が安定しているためSf=1.0（10h/日）で選定可能。 |
| 昇降装置・傾斜コンベア | 軽〜重衝撃 | 1/21〜1/43 | 停止時の自走防止にブレーキ付き（Bオプション）を必ず選択。 |
選定にお困りの際は、設備種別・稼働時間・必要トルクをお知らせください。九州機電の技術スタッフが無料でサポートします。
Case Studies
導入事例
課題：稼働20年超の旧型ギヤモータの老朽化。メンテナンス頻度増加とエネルギーコスト上昇が問題に。
採用機種：PB-22K-11EP（22kW、1/11減速、プレミアム効率モータ）
効果：IE3モータ採用により電力使用量を約3%削減。定期メンテナンス間隔を延長し、現場の管理負担を軽減。
課題：24時間連続稼働のミキサに使用する既設ギヤモータの効率が低く、省エネ目標の達成が困難。
採用機種：PB-37K-43EP（37kW、1/43減速、プレミアム効率モータ）
効果：低速・高トルクの遊星歯車構造でコンパクトに設置。省エネ効果を稟議資料に明示し、設備投資を承認。
課題：スペースの制約から立て型（フランジ取り付け）への変更が必要。既設レイアウトのままでの機器交換を求められた。
採用機種：PBV-30K-15EP（30kW、1/15減速、立て型）
効果：立て型対応の注文品仕様で製作。既設フレームの大幅改造なしに更新を完了。
Why Us
九州機電が選ばれる理由
日立産機システム特約店
日立産機システムの正規特約店として、高品質な製品を確実にご提供します。
創業1972年・50年以上の実績
半世紀以上にわたり、北九州・福岡・山口エリアの産業を支えてきた実績があります。
お取引実績 15,281件（2008〜2024年）
麻生専門学校グループ・キューサイ・福岡日産など、地域の有名企業・施設への豊富なお取引実績があります。
地域密着の対応力
北九州・福岡・門司・山口エリアに根ざし、迅速な現地対応が可能です。
導入後のサポート・アフターフォロー
導入後のメンテナンス・トラブル対応まで、一貫してサポートします。
省エネ診断・ZEBコンサルティング
経済産業省認定「ZEBプランナー」取得。省エネ・脱炭素化に向けた専門的なコンサルティングを提供します。
FAQ
よくあるご質問
遊星ギヤモータと通常の平行軸ギヤモータ、どちらを選べばよいですか？
稟議資料に「省エネ効果」を記載したいのですが、根拠となる数値はありますか？
既設ギヤモータからの置き換えを検討しています。取付寸法の互換性はどう確認すればよいですか？
1日の運転時間や衝撃荷重の条件によって、どの機種を選べばよいか判断できません。
大容量（30kW以上）のギヤモータを初めて導入します。発注から納品までどれくらいかかりますか？
ブレーキ付き（Bオプション）は必ず必要ですか？どのような場合に付けるべきですか？
