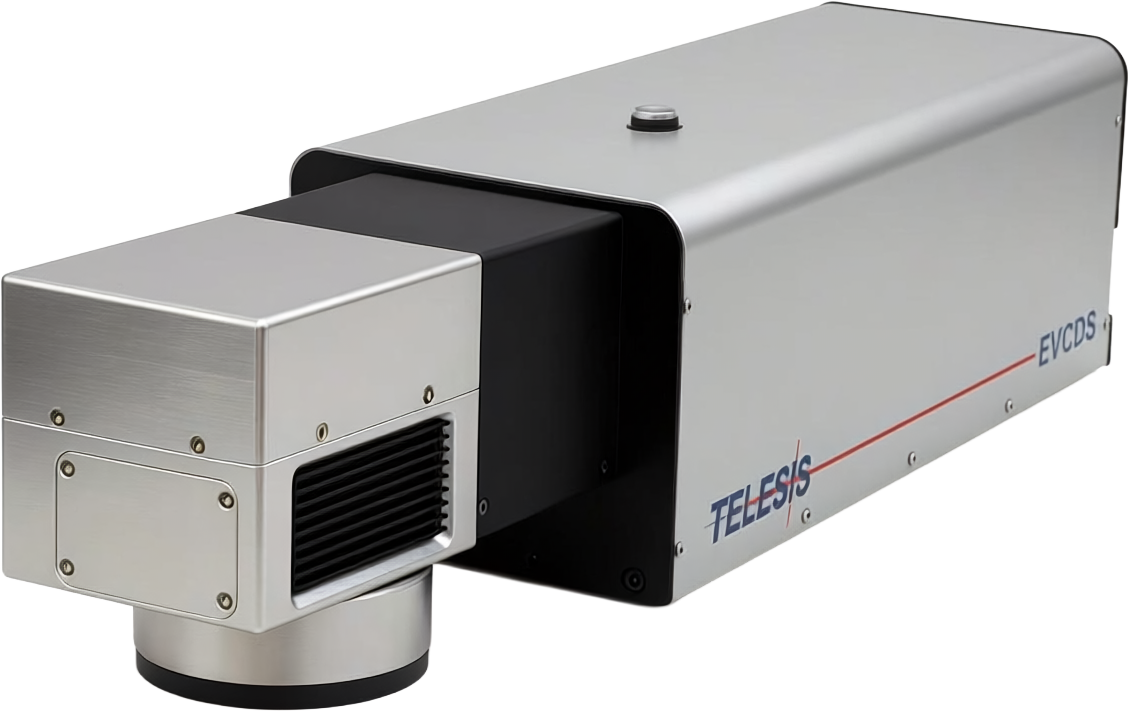

レーザーマーカーEVCDSEシリーズ
型式：LM-EVCDSE-F160 ／ TELESIS TECHNOLOGIES, INC. 製
樹脂・電子部品・金属まで1台で対応。消耗品不要のダイオード励起固体レーザー方式で、 メンテナンス工数を大幅に削減。
Pain Points
こんなお悩みはありませんか？
製造現場のレーザーマーカー・インクジェット印字に関するよくある課題です
インクや溶剤の消耗品費が毎月かさみ、年間維持コストが想定を超えている
ランプ励起YAGレーザーのランプ交換・再調整で、ダウンタイムとコストが繰り返し発生している
材質ごとに設備を替える段取り替えに時間と人手が取られ、ライン稼働率が上がらない
印字かすれ・品質のバラツキが発生し、トレーサビリティ管理・出荷前検査に不安が残っている
Solution
そのお悩み、「EVCDSEシリーズ」が解決します
インクや消耗ランプを一切使わないダイオード励起固体レーザー（YVO4）方式。従来のインクジェット方式やランプ励起YAGで問題になっていた消耗品コストとメンテナンス手間を根本から解消します。
維持コストをほぼゼロに
インク・ランプ・溶剤などの消耗品が不要。導入後のランニングコストを大幅に削減できます。
多材質を1台でカバーし、設備を集約

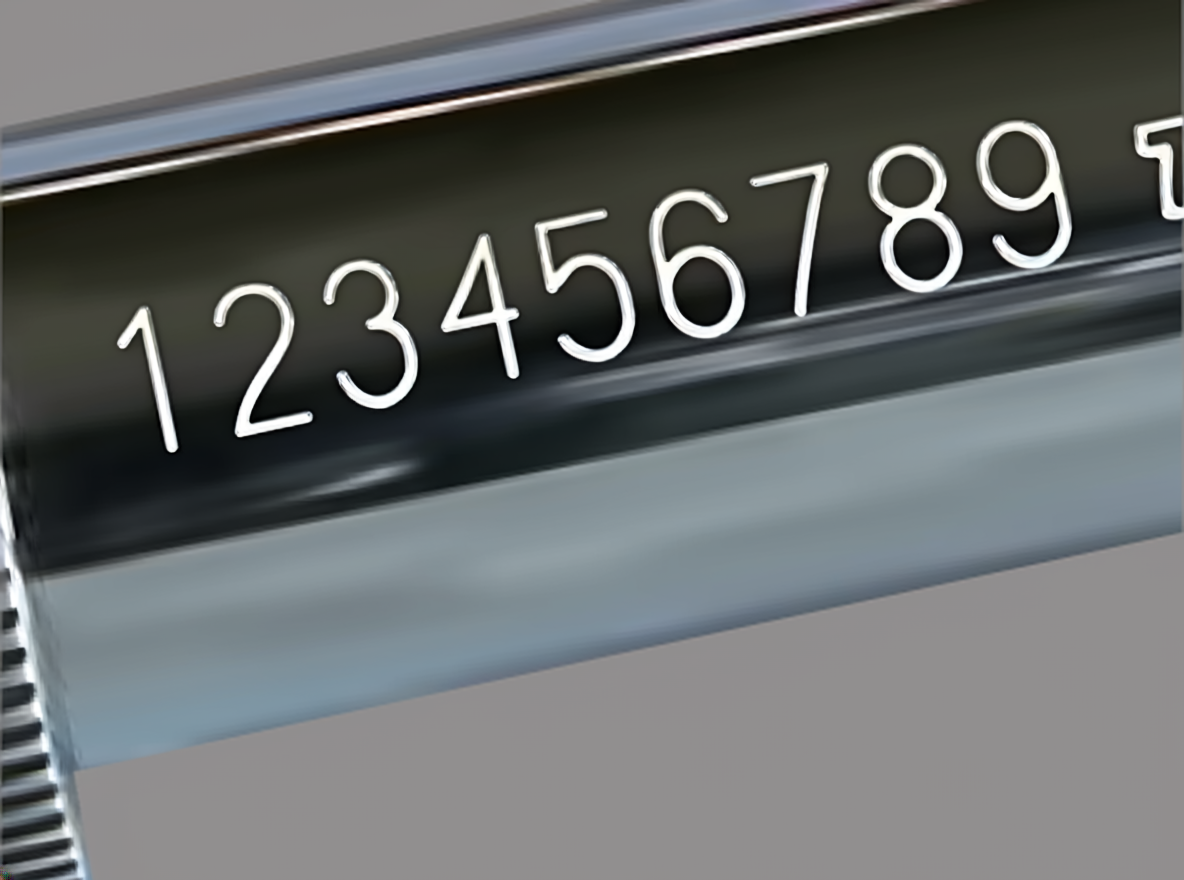

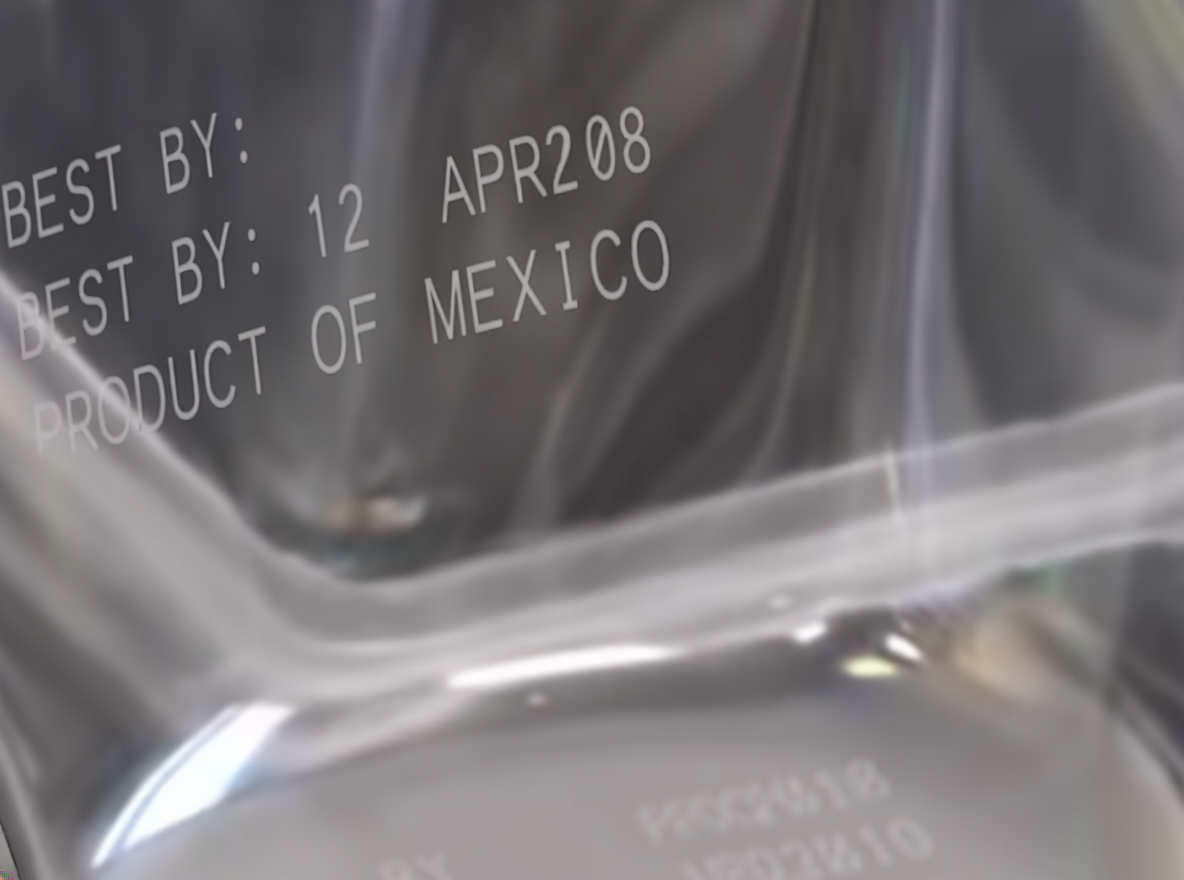

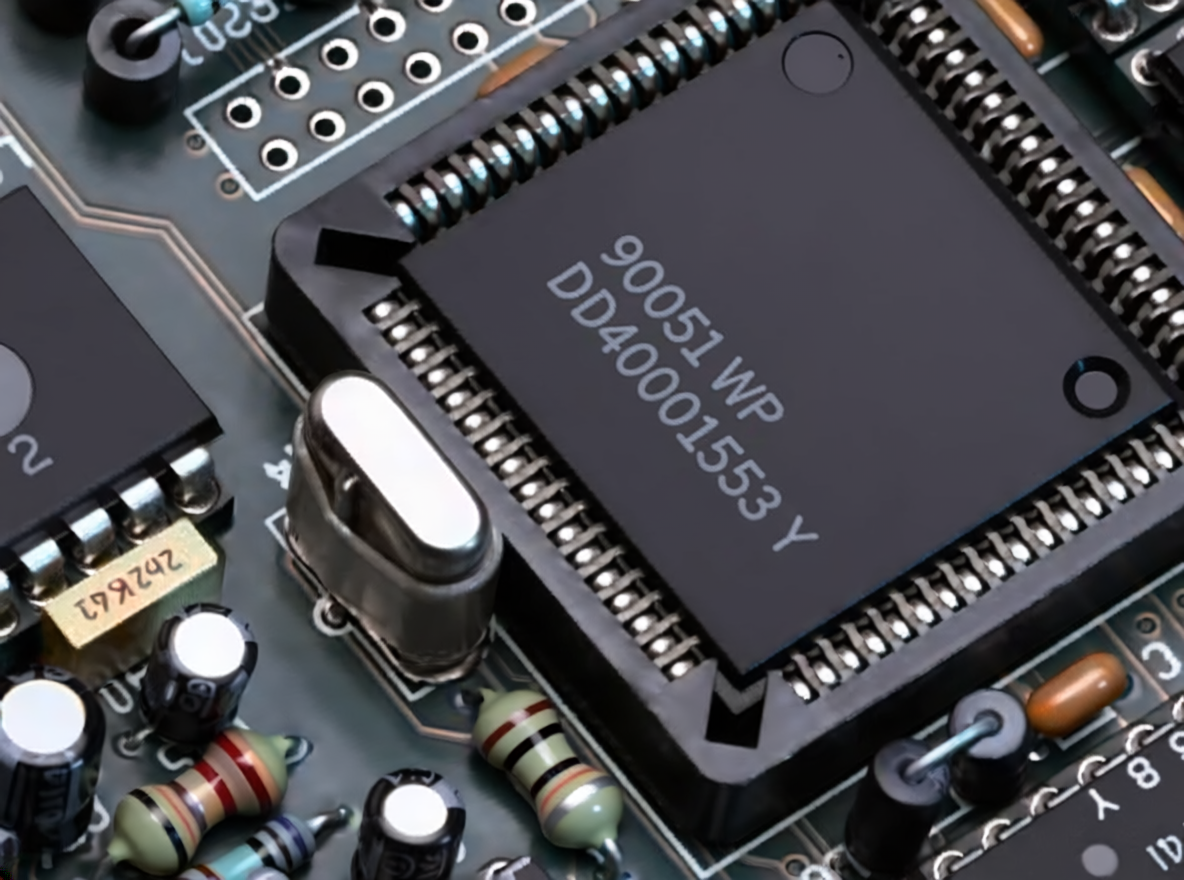

樹脂への発色印字、電子部品への微細印字、金属への塗装剥離印字に対応。材質ごとに設備を持つ必要がなくなります。
段取り替えなしで柔軟に対応
Z軸調整なしで焦点深度±4mmに対応（材質により異なる）。コンパクトなヘッドで、あらゆる場所への設置・ライン組み込みが可能です。
導入・稼働開始が容易
PC基板内蔵のため、マウスとディスプレイがあれば即使用開始。手動のオフラインから自動化されたインラインまで簡単に統合できます。
Application Examples
多材質・多用途に対応
Specifications Overview
主な機能・スペック概要
Product Specifications
製品仕様
ヘッド部外形寸法：W154 × D141 × H610 mm
光学仕様
| 型式 | EVCDSE（LM-EVCDSE-F160） |
|---|---|
| 印字レーザ | YVO4レーザ（クラス4） |
| 波長 | 1,064 nm |
| 最大出力 | 9 W |
| 印字方式 | ガルバノスキャニング方式 |
| パルスレーザ周波数 | 10〜240 kHz |
| 印字範囲 | □65×65 / □110×110 / □290×290 mm |
| ガイドレーザ | 半導体赤色レーザ（λ=655 nm、クラス1） |
| 冷却方式 | 空冷式 |
| ヘッドケーブル長 | 1.75 m |
電気仕様
| 電源電圧 | AC100〜120V ±10% / AC200〜230V ±10% |
|---|---|
| 消費電力（最大） | 400 VA |
| 消費電力（平均） | 320 W |
環境仕様
| 使用周囲温度 | 15〜35 ℃ |
|---|---|
| 使用周囲湿度 | 10〜85%（結露なきこと） |
外形寸法・質量
| ヘッド部 外形寸法 | W154 × D141 × H610 mm |
|---|---|
| ヘッド部 質量 | 約15 kg |
| コントローラ部 質量 | 約15 kg |
| 製造元 | TELESIS TECHNOLOGIES, INC. |
| 販売元 | 株式会社日立産機システム |
| 取扱・ご相談 | 株式会社九州機電（北九州・福岡・山口エリア） |
Option Guide
自分に合った印字範囲を選ぶには
EVCDSEシリーズは印字範囲を3種類から選択できます。対象ワークの寸法と用途で判断できます。
| 印字範囲 | こんな用途に | 向いている現場 |
|---|---|---|
| □65×65 mm | 電子部品・小型部品への微細印字 | 基板・チップ・小型樹脂パーツへのシリアル番号・2Dコード印字 |
| □110×110 mm | 中型部品・汎用印字 | 樹脂成形品・金属部品への製造番号・ロット番号・バーコード印字 |
| □290×290 mm | 大型部品・広面積への印字 | 大型樹脂筐体・板金部品・自動車部品への品番・注意マーク印字 |
ご不明な場合は、対象ワークのサイズと印字内容をお知らせください。最適なオプションをご提案します。
Case Studies
こんな現場で課題を解決しています
Manufacturing
自動車部品メーカー：ランニングコスト削減
▸ 課題
ランプ励起YAGレーザーのランプ交換が年複数回発生し、交換コストと段取りのたびに生産停止が発生していた。
▸ 解決
EVCDSEシリーズ（YVO4ダイオード励起）に切り替え、消耗品不要の方式に移行。
▸ 効果
ランプ交換コストがゼロになり、計画外のダウンタイムが大幅に減少。保守担当者の工数も削減できた。
Electronics
電子機器メーカー：多品種小ロット対応
▸ 課題
材質が異なるたびに設備を替えており、段取り替えで多くの時間を消費していた。
▸ 解決
EVCDSEシリーズ1台で樹脂・電子部品・金属への印字を切替対応。
▸ 効果
設備集約により段取り時間を大幅短縮。多品種小ロット生産でも印字工程がボトルネックにならなくなった。
Food & Consumer
食品・日用品メーカー：トレーサビリティ強化
▸ 課題
インクジェット方式では印字がかすれたり洗浄で消えたりし、製品識別の信頼性に不安があった。
▸ 解決
レーザー印字に切り替え、消えない恒久印字を実現。
▸ 効果
製品識別・トレーサビリティ管理の精度が向上し、出荷前検査の手間が削減された。
Why Us
九州機電が選ばれる理由
日立産機システム特約店
日立産機システムの正規特約店として、高品質な製品を確実にご提供します。
創業1972年・50年以上の実績
半世紀以上にわたり、北九州・福岡・山口エリアの産業を支えてきた実績があります。
お取引実績 15,281件（2008〜2024年）
麻生専門学校グループ・キューサイ・福岡日産など、地域の有名企業・施設への豊富なお取引実績があります。
地域密着の対応力
北九州・福岡・門司・山口エリアに根ざし、迅速な現地対応が可能です。
導入後のサポート・アフターフォロー
導入後のメンテナンス・トラブル対応まで、一貫してサポートします。
省エネ診断・ZEBコンサルティング
経済産業省認定「ZEBプランナー」取得。省エネ・脱炭素化に向けた専門的なコンサルティングを提供します。
FAQ
よくあるご質問
LM-EVCDSE-F160が印字できない材質はありますか？導入前に材質適否を確認する方法は？
インクジェット方式からレーザーマーカーに切り替えた場合のメリット・デメリットは？向いていない用途はありますか？
既存の生産ライン（インライン）に組み込む際に必要なものは？集塵装置・インターロックは必須ですか？
クラス4レーザーとして、労働安全衛生法上で必要な安全管理体制は何ですか？
一度レーザー印字したら修正・消去はできますか？印字不良が出たときの対処法は？
現在ランプ励起YAGレーザーを使用中ですが、EVCDSEシリーズへのリプレイスメリットは？
